10СТп(тк)
Соединительная термоусаживаемая муфта
для 3-х жильных кабелей с бумажной пропитанной изоляцией
на напряжение до 10 кВ

Назначение

Для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией, с броней или без брони, на напряжение до 10 кВ включительно.

Эксплуатация

Устанавливается непосредственно в грунте, а также в тоннелях, каналах, коллекторах и других кабельных сооружениях без ограничения по уровню прокладки.

Эксплуатируется при температуре окружающей среды от -50°С до +50°С и относительной влажности воздуха до 98%.

Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность.

Cпособ и особенности монтажа

Монтируется на двух концах соединяемых кабелей методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.

Имеет наружный и внутренний толстостенные термоусаживаемые кожуха с нанесенным на них клеевым слоем, обеспечивающие полноценную защиту и герметичность кабельной муфты.

Предусматривает крепление провода заземления к металлическим оболочкам соединяемых кабелей с помощью пружин постоянного давления и терок, что позволяет исключить возможность повреждения бумажной изоляции в случае применения припоя “А”, а к бронелентам методом пайки.

Сертификаты

Прошла необходимый комплекс независимых испытаний, на основании которых выданы сертификаты соответствия требованиям Госстандарта и пожарной безопасности РФ.

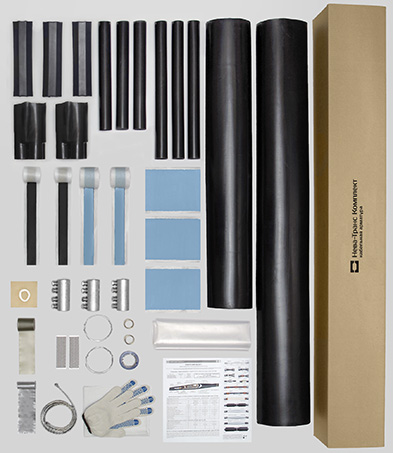

Маркировка и комплектация

Поставляется в стандартной комплектации с болтовыми соединителями.

10СТп(тк)-3х(16-25)
10СТп(тк)-3х(35-50)
10СТп(тк)-3х(70-120)
10СТп(тк)-3х(150-240)

Муфта может быть выполнена на основе материалов,
не распространяющих горение с пониженным дымо-
и газовыделением.
Необходимо указывать при заказе.
Применяется для следующих основных марок силовых кабелей, их аналогов и модификаций:

ААБл, ААБ2л, ААБлГ, ААБ2лШв, ААПл, ААП2л, ААШв, ААП2лШв, АСБ, АСБл, АСБ2л, АСБГ, АСБлГ, АСБ2лГ, АСБШв, АСБлШв, АСБ2лШв, АСГ, АСКл, АСП, АСПГ, АСШв, СБ, СБл, СБ2л, СБ2лГ, СБГ, СГ, СП, СПГ, СБШв, СШВ, ЦААБл, ЦААБ2л, ЦААШв, ЦААШвУ, ЦАСБ, ЦАСБл, ЦАСБ2л, ЦАСБГ, ЦАСБлШв, ЦАСП, ЦСБл, ЦСБГ, ЦСБШв, ЦСШв
