10ПКВТпб
Концевая термоусаживаемая муфта внутренней установки
для 3-х жильных кабелей с изоляцией из сшитого полиэтилена
на напряжение до 10 кВ

Назначение

Для оконцевания 3-х жильных силовых кабелей с изоляцией из сшитого полиэтилена, экраном из медных проволок или ленточным экраном, с броней или без брони, на напряжение до 10 кВ включительно.

Эксплуатация

Устанавливается внутри помещений всех категорий влажности.

Сочетает в себе высокую эксплуатационную надежность и экологическую безопасность.

Cпособ и особенности монтажа

Монтируется на разделке кабеля методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.

Обеспечивает равномерное распределение напряженности электрического поля за счет применения специальных трубок-регуляторов.

Предусматривает формирование заземляющего провода непосредственно из медного проволочного экрана кабеля. Для кабелей с ленточным экраном используется специальный комплект заземления.

Имеет наружные толстостенные трекингостойкие термоусаживаемые трубки с нанесенным на них клеевым слоем, обеспечивающие полноценную защиту и герметичность кабельной муфты.

Сертификаты

Прошла необходимый комплекс независимых испытаний, на основании которых выданы сертификаты соответствия требованиям Госстандарта и пожарной безопасности РФ.

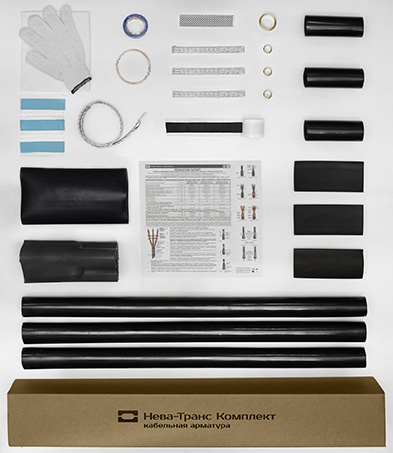

Маркировка и комплектация

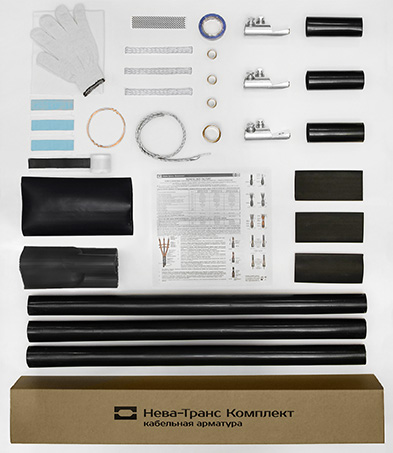

Поставляется как в стандартной комплектации, так и с болтовыми наконечниками.

10ПКВТпб-3х(35-50)
10ПКВТпб-3х(70-120)
10ПКВТпб-3х(150-240)

10ПКВТпбН-3х(35-50)
10ПКВТпбН-3х(70-120)
10ПКВТпбН-3х(150-240)

Муфта может быть выполнена на основе материалов,
не распространяющих горение с пониженным дымо-
и газовыделением.
Необходимо указывать при заказе.
Применяется для следующих основных марок силовых кабелей, их аналогов и модификаций:

АПвБВ-10, АПвБП-10, АПвВ-10, АПвП-10, АПвПг-10, АПвП2г-10, АПвПу-10, ПвПу2г-10, АПвПуг-10, АПвПу2г-10, АПвКВ-10, АПвКПг-10, ПвВ-10, ПвП-10, ПвПг-10, ПвПу-10, ПвПуг-10
